產品介紹（Introduction）:
GXY-2Q鉆機適用于工業和民用建筑以及公路、鐵路、橋基、壩址、水利、水井、探礦等工程地質勘察工作，淺層石油和天然氣開采，礦山坑道通風、排水，以及大口徑的基樁孔施工等，固體礦床的普查勘探，爆破孔用各種混凝土結構的檢查孔等，根據地層的不同，可選用復合片、金剛石、硬質合金、螺旋等鉆頭進行鉆孔。具有結構緊湊，重量輕，體積小，可拆性好等優點，是適應新型市場需求不可多得的理想設備之一。
鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
主要特點（Features）:
1、選擇了較合理的轉速范圍，轉速級數有八級，集中變速，相互自鎖，低速扭矩大，使用范圍廣，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。
2、鉆機輸入功率大，低轉速輸出扭矩更大，鉆進能力強,能適用于鉆機取樣、打井及樁基等大口徑施工。
3、鉆機具有兩檔反轉速度，便于安全地處理故障。

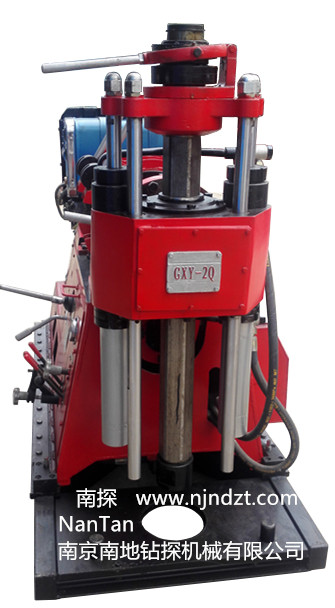

4、回轉器卡盤采用手動球卡式卡盤，夾緊可靠，不傷主動鉆桿，可實行不停機倒桿。
1、選擇了較合理的轉速范圍，轉速級數有八級，集中變速，相互自鎖，低速扭矩大，使用范圍廣，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。
2、鉆機輸入功率大，低轉速輸出扭矩更大，鉆進能力強,能適用于鉆機取樣、打井及樁基等大口徑施工。
3、鉆機具有兩檔反轉速度，便于安全地處理故障。
4、回轉器卡盤采用手動球卡式卡盤，夾緊可靠，不傷主動鉆桿，可實行不停機倒桿。
5、油壓給進，操作簡便，鉆進效率高，勞動強度低。
6、配有足夠儀表，有利于掌握孔內情況，操縱手柄較少，布局較合理。操縱靈活可靠。
7、采用了雙片常閉磨擦式離合器，開閉靈活，操作使用與調整方便。
8、立軸通孔大，配套主動鉆桿為53*Φ59mm，可實現不停車倒桿，效率高，安全可靠。
9、裝有前后移動油缸，回轉器向后移動465mm,對起下鉆具帶來了很大方便。
6、配有足夠儀表，有利于掌握孔內情況，操縱手柄較少，布局較合理。操縱靈活可靠。
7、采用了雙片常閉磨擦式離合器，開閉靈活，操作使用與調整方便。
8、立軸通孔大，配套主動鉆桿為53*Φ59mm，可實現不停車倒桿，效率高，安全可靠。
9、裝有前后移動油缸，回轉器向后移動465mm,對起下鉆具帶來了很大方便。
10、結構緊湊，體積小，重量輕，拆卸方便，便于解體及搬運，能適用于丘陵或山區的鉆探工作。
主要技術參數（Technical Specifications）:
|
基本參數
|
鉆進深度：250m；鉆桿直徑：Φ42mm，Φ50mm，Φ,60mm；鉆孔直傾角：0～360°
鉆機外形尺寸：1860×780×1480mm；鉆機重量(不包括動力)：800kg
|
|
|
回轉器
|
主動鉆桿：六方帶槽53*Φ59*4500mm,主機桿夾持方式：手動球卡式
立軸轉速配Y160L-15-4電動機，功率15kw，轉速1460r/min
正轉低速：43；74；117；162r/min；正轉高速：203；352；556；768r/min
反轉速度：33；159r/min
立軸轉速配2100柴油機，功率17.6kw，轉速1800r/min
正轉低速：53；92；145；200r/min；正轉高速：250；435；668；947r/min
反轉速度：41；196r/min
立軸行程：500mm;立軸最大扭矩：2500N·m;立軸最大起拔力：49KN；立軸最大加壓力36KN
|
|
|
卷揚機
|
最大起重能力(低速單繩)：25kN;卷筒轉速：34；59；94；129r/min
鋼絲繩提升速度(單繩單層)：0.38；0.66；1.05；1.44m/s
鋼絲繩規格：Φ12.5mm，卷筒容繩量：30m
|
|
|
移動裝置
|
移動油缸行程：465mm，鉆機離開孔口距離：330mm
|
|
|
動力配置
|

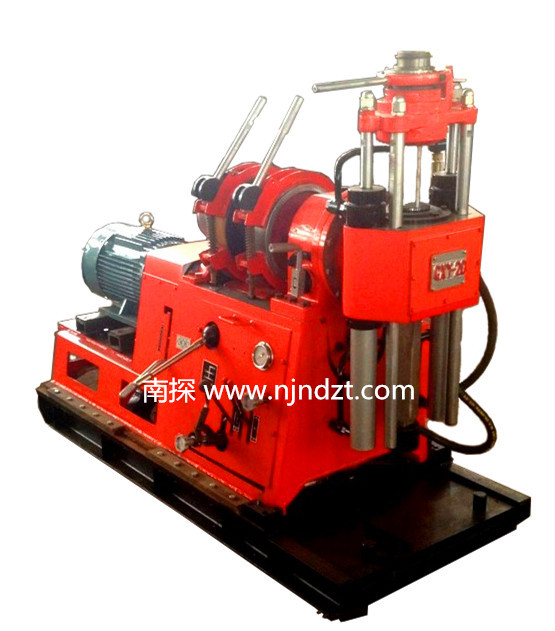

Y160L-15-4電動機
|
功率15Kw,轉速1460r/min
|
|

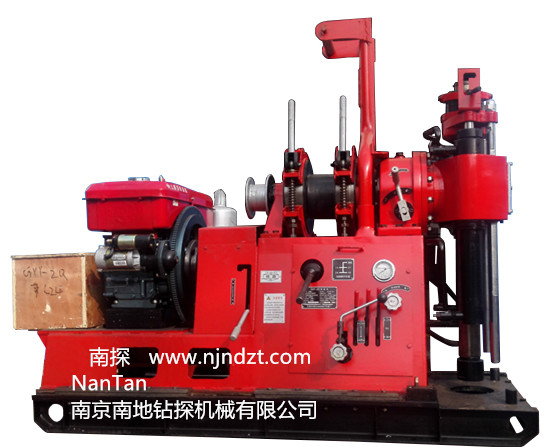

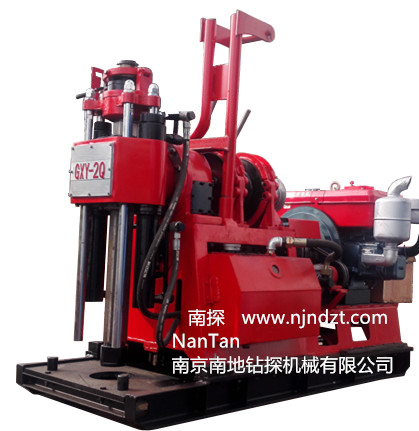

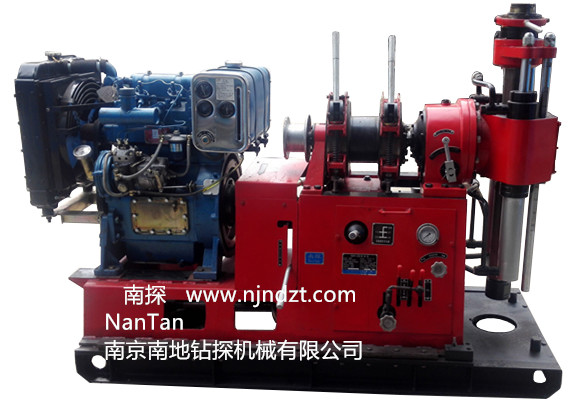

2100柴油機
|
功率17.6KW,轉速1800r/min
|
|
|
1115柴油機
|
功率16.2KW,轉速2200r/min
|
|
|
油泵規格
|
CB-FC16-FL型，轉速：500-2500r/min,排量：16ml/r
|
|

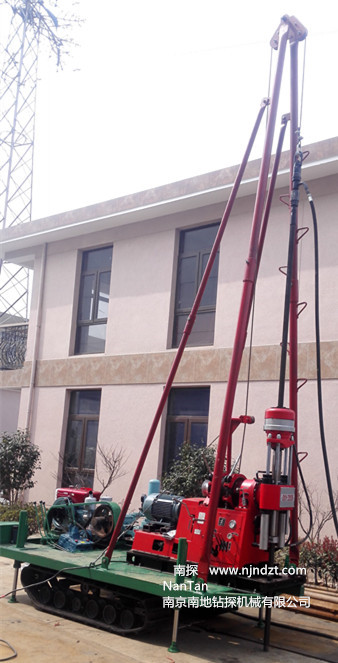

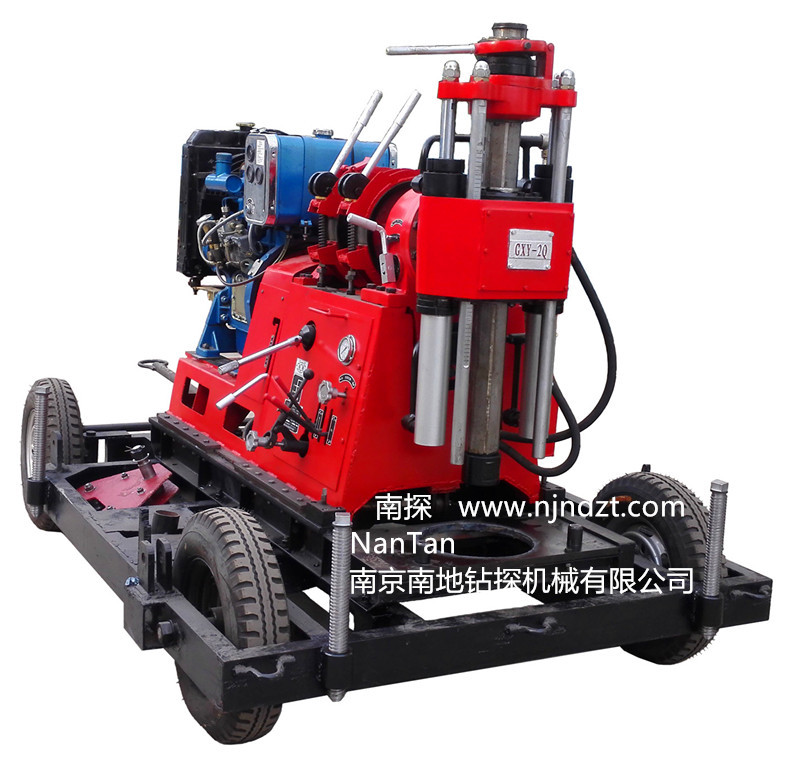

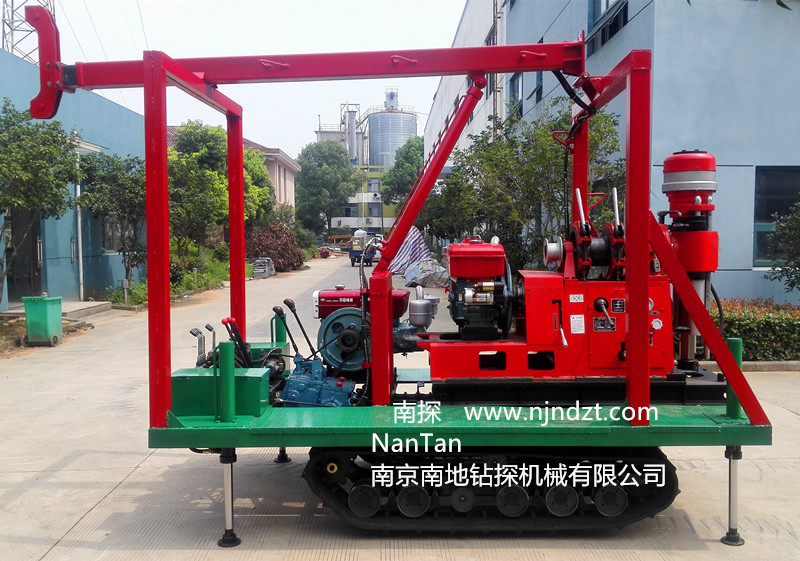

鉆機底座及鉆塔：可以選用我公司生產的四輪拖掛式底座及人字形鉆塔、履帶底盤及人字形鉆塔、履帶底盤及液壓起落鉆塔或者根據客戶要求特制加工訂做。
泥漿泵選配：BW160A型（單缸）、BW200A型(雙缸）。
